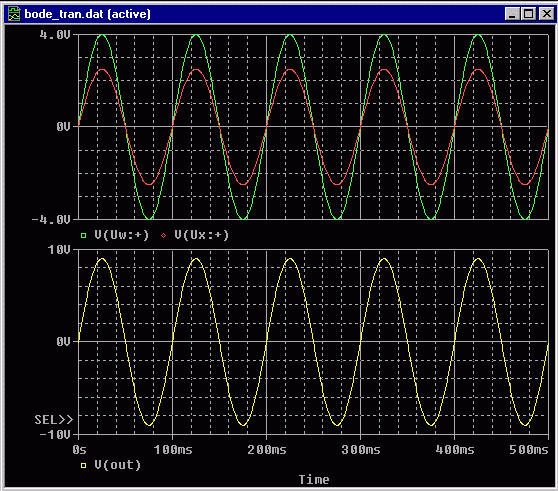

PSpice-Home über PSpice Simulation und Messung im Vergleich PSpice-Beispiele Gleichrichter Spannungs- verdoppler Spannungs- stabilisierung BJT-Grund- schaltungen Fet-Grund- schaltungen OpAmp-Grund- schaltungen Kippstufen NF-Endstufen Oszillatoren Filter Regler und Regelstrecken Kennlinien Konstantstrom- quellen dies und das Tipps und Tricks PSpice-Links meine Bücher PSpice-Literatur Kontakt Robert Heinemanns PSPICE-Seiten Durch Anklicken der folgenden (blauen) Links können Sie Simulationsbeispiele zu Schaltungen mit Reglern und Regelstrecken auswählen: P-ReglerPI-Regler PD-ReglerPID-Regler P-StreckePT1-Strecke PT2-StreckeI-Strecke Beispiel Re1: PSpice-Simulation eines elektronischen P-Reglers Bild 1 zeigt die Simulationsschaltung eines elektronischen P-Reglers: Bild 1: P-Regler, aufgebaut aus einem invertierenden Subtrahierer (ABM2) und einem invertierenden Verstärker In der PSpice-Demoversion ist die Zahl der zulässigen Knotenpunkte auf 64 begrenzt. Um die Simulationsschaltung des P-Reglers "knotensparend" zu realisieren, wurde der Spannungsvergleicher zur Bildung der Regeldifferenz mit Hilfe eines Bauteils ABM2 aus der Bibliothek ABM realisiert. Im praktischen Aufbau würde man dafür einen Subtrahierer (vgl. Beispiel in der Abteilung OpAmp-Grundschaltungen) wählen. Die Schaltung von Bild 1 liefert am Ausgang out eine Spannung der Größe Kp . (Uw-Ux), mit Kp = R1 / Ro. Der Regler von Bild 1 liefert folglich mit R1 = 6 kW und Ro = 1 kW eine Ausgangsspannung der Größe 6 . (Uw - Ux) Bild 2 zeigt das Ergebnis einer Transientenanalyse der Schaltung von Bild 1: Bild 2: Eingangspannungen Uw (grün) und Ux (rot), sowie Ausgangsspannung Uout (gelb) Download der Simulationsdateien zum P-Regler: Falls Sie die Schaltung simulieren möchten, sich aber vor der Zeichenarbeit scheuen, oder falls Sie mit dem Simulationssetup nicht zurecht kommen, können Sie hier den P-Regler von Bild 1 mit fertigem Simulationssetup im SCHEMATICS- oder im CAPTURE-Format herunterladen. Zur Simulation benötigen Sie die Euromodifikationen zu PSpice, die Bestandteil meines Buches sind. Damit Sie nach der Simulation automatisch die vorgefertigten Probe-Diagramme erhalten, müssen Sie vor dem Start der Simulation in SCHEMATICS die Option ANALYSIS/PROBE SETUP/RESTORE LAST PROBE SESSION wählen, bzw in CAPTURE im Fenster SIMULATION SETTINGS die Option PROBE WINDOW/SHOW/LAST PLOT. Für CAPTURE ab V10: Laden Sie die unten angebotene selbstex- trahierende ZIP-Datei p_regler_cap.exe herunter und starten Sie dann die Entpackung durch Doppelklick auf den Dateinamen. Das Entpackprogramm schlägt Ihnen zum Aufbewahren der entpackten Dateien den Ordner PSpice-Beispiele vor. Ein guter Vorschlag. Starten Sie anschließend aus CAPTURE heraus p_regler.opj: Laden Sie hier p_regler_cap.exe (38 kB) Für SCHEMATICS: Laden Sie die unten angebotene selbstex- trahierende ZIP-Datei p_regler_sch.exe herunter und starten Sie dann die Entpackung durch Doppelklick auf den Dateinamen. Das Entpackprogramm schlägt Ihnen zum Aufbewahren der entpackten Dateien den Ordner PSpice-Beispiele vor. Ein guter Vorschlag. Starten Sie anschließend aus SCHEMATICS heraus p_regler.sch: Laden Sie hier p_regler_sch.exe (28 kB) Zurück nach: oben
