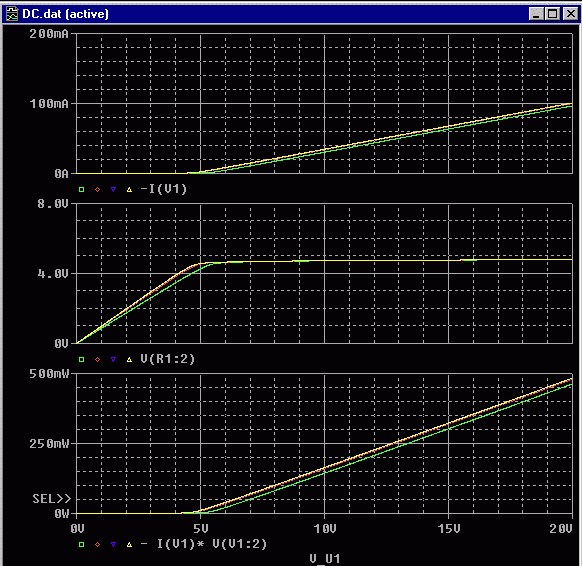

PSpice-Home über PSpice Simulation und Messung im Vergleich PSpice-Beispiele Gleichrichter Spannungs- verdoppler Spannungs- stabilisierung BJT-Grund- schaltungen Fet-Grund- schaltungen OpAmp-Grund- schaltungen Kippstufen NF-Endstufen Oszillatoren Filter Regler und Regelstrecken Kennlinien Konstantstrom- quellen Regelungstechnik mit PSpice Analog Behavior Modeling (ABM) dies und das Tipps und Tricks PSpice-Links PSpice-Literatur Kontakt Lösungen zu den Aufgaben des Buches Robert Heinemanns PSPICE-Seiten Durch Anklicken der folgenden (blauen) Links können Sie Simulationsbeispiele zur Spannungsstabilisierung mit Z-Dioden auswählen: St1: Einfache Spannungsstabilisierung mit Z-Diode St2: Spannungsstabilisierung mit Z-Diode und Längstransistor St3: Veränderung der Durchbruchspannung (Z-Spannung) im PSpice-Modell Beispiel St1: Einfache Spannungsstabilisierung mit Z-Diode Im untenstehenden Bild ist die einfachste Schaltung zur Spannungstabilisierung mit einer Z-Diode dargestellt. Für diese Schaltung soll die Stabilisierungswirkung bei Variation der Eingangsspannung und des Lastwiderstandes untersucht werden. Dazu wird ein DC-Sweep der Eingangsspannung von 0 bis 20 V in Verbindung mit einem Parametric-Sweep des Lastwiderstandes von 1kΩ bis 10kΩ durchgeführt: Bild 1: Einfache Schaltung zur Spannungsstabilisierung mit einer Z-Diode Bild 2 zeigt oben den Verlauf des Diodenstromes, in der Mitte den Verlauf der Ausgangsspannung und unten den Verlauf der Diodenverlustleistung: Bild 2: Spannungsstabilisierung mit Z-Diode: Diodenstrom (oben), Ausgangsspannung (mitte) und Dioden-Verlustleistung (unten) Die Spannungsstabilisierung funktioniert. Für einen Lastwiderstand RLast = 1 kΩ (grüne Kurven) etwas weniger gut, als für größere Lastwiderstände. Die Z-Diode 1N750 "verträgt" laut Datenblatt maximal 500 mW, sie kann folglich in der obigen Schaltung "überleben". Download der Simulationsdateien zur Spannungsstabilisierung mit Z-Diode: Falls Sie die Schaltung simulieren möchten, sich aber vor der Zeichenarbeit scheuen, oder falls Sie mit dem Simulationssetup nicht zurecht kommen, können Sie hier die Simulationsdateien zur Spannungsstabilisierung mit Z-Diode mit fertigem Simulationssetup im SCHEMATICS- oder im CAPTURE-Format herunterladen. Zur Simulation benötigen Sie die Euromodifikationen zu PSpice, die Bestandteil meines Buches sind. Damit Sie nach der Simulation automatisch die vorgefertigten Probe-Diagramme erhalten, müssen Sie vor dem Start der Simulation in SCHEMATICS die Option ANALYSIS/PROBE SETUP/RESTORE LAST PROBE SESSION wählen, bzw in CAPTURE im Fenster SIMULATION SETTINGS die Option PROBE WINDOW/SHOW/LAST PLOT. Für CAPTURE ab V10: Laden Sie die unten angebotene selbstex- trahierende ZIP-Datei z_diode_cap.exe herunter und starten Sie dann die Entpackung durch Doppelklick auf den Dateinamen. Das Entpackprogramm schlägt Ihnen zum Aufbewahren der entpackten Dateien den Ordner PSpice-Beispiele vor. Ein guter Vorschlag. Starten Sie anschließend aus CAPTURE heraus z_diode.opj: Laden Sie hier z_diode_cap.exe (34 kB) Für SCHEMATICS: Laden Sie die unten angebotene selbstex- trahierende ZIP-Datei z_diode_sch.exe herunter und starten Sie dann die Entpackung durch Doppelklick auf den Dateinamen. Das Entpackprogramm schlägt Ihnen zum Aufbewahren der entpackten Dateien den Ordner PSpice-Beispiele vor. Ein guter Vorschlag. Starten Sie anschließend aus SCHEMATICS heraus z_diode.sch: Laden Sie hier z_diode_sch.exe (28 kB) Zurück nach: oben
