Beispiel Fet5:
PSpice-Simulation eines CMOS-Inverters

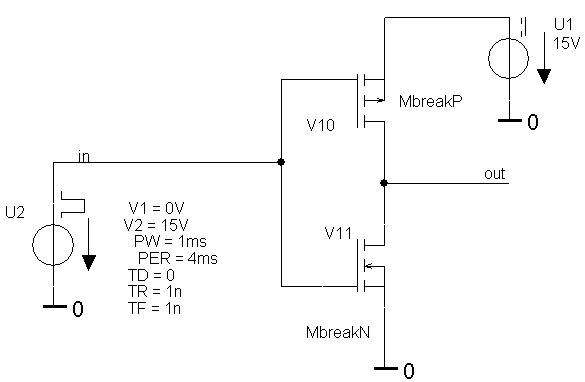

Bild 1 zeigt einen in CMOS-Technik realisierten Inverter:

Schaltung

Bild 1: In CMOS-Technik realisierter Inverter

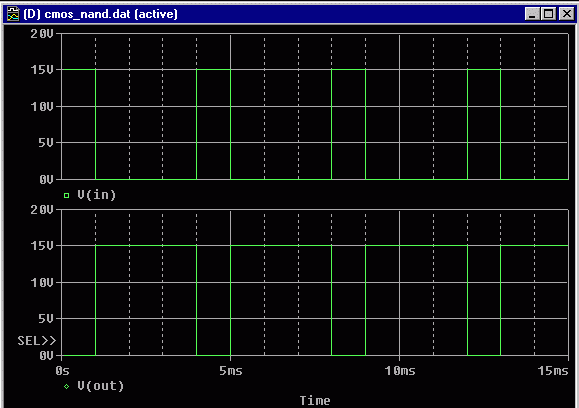

Bild 2 zeigt die Eingangsspannung und die Ausgangsspannung:


Ein- und Ausgangsspannungen
Bild 2: Ein- und Ausgangsspannung eines CMOS-Inverters




Download der Simulationsdateien zum CMOS-Inverter:

Falls Sie die Schaltung simulieren möchten, sich aber vor der Zeichenarbeit scheuen, oder falls Sie mit dem Simulationssetup nicht zurecht kommen, können Sie hier die Schaltung von Bild 1 mit fertigem Simulationssetup im SCHEMATICS- oder im CAPTURE-Format herunterladen. Zur Simulation benötigen Sie die Euromodifikationen zu PSpice, die Bestandteil meines Buches sind.

Damit Sie nach der Simulation automatisch die vorgefertigten Probe-Diagramme erhalten, müssen Sie vor dem Start der Simulation in SCHEMATICS die Option ANALYSIS/PROBE SETUP/RESTORE LAST PROBE SESSION wählen, bzw in CAPTURE im Fenster SIMULATION SETTINGS die Option PROBE WINDOW/SHOW/LAST PLOT.

Für CAPTURE ab V10:
Laden Sie die unten angebotene selbstex- trahierende ZIP-Datei cmos_inverter_cap.exe herunter und starten Sie dann die Entpackung durch Doppelklick auf den Dateinamen. Das Entpackprogramm schlägt Ihnen zum Aufbewahren der entpackten Dateien den Ordner PSpice-Beispiele vor. Ein guter Vorschlag. Starten Sie anschließend aus CAPTURE heraus cmos_inverter.opj:

Laden Sie hier cmos_inverter_cap.exe (35 kB)


Für SCHEMATICS:
Laden Sie die unten angebotene selbstex- trahierende ZIP-Datei cmos_inverter_sch.exe herunter und starten Sie dann die Entpackung durch Doppelklick auf den Dateinamen. Das Entpackprogramm schlägt Ihnen zum Aufbewahren der entpackten Dateien den Ordner PSpice-Beispiele vor. Ein guter Vorschlag. Starten Sie anschließend aus SCHEMATICS heraus cmos_inverter.sch:

Laden Sie hier cmos_inverter_sch.exe (28 kB)
